桁端部押込み方式定着システム

桁端部押込み方式定着システム

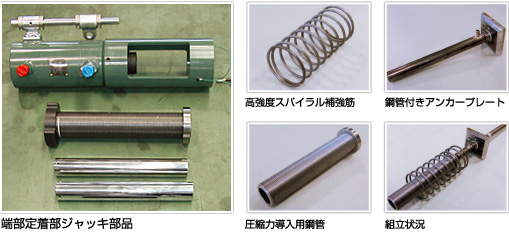

桁端部押込み方式は、太径の鋼管を定着装置として利用したもので、従来の切欠き方式のジャッキ用切欠きを設置することなく、桁端部にて圧縮PC鋼棒を押込み定着することが可能となりました。上床版の切欠きを最小化し、耐久性・施工性に優れ、連結桁構造などにも適した構造となります。

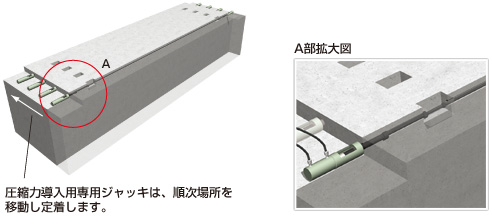

圧縮力導入用専用ジャッキは、順次場所を移動し定着します。

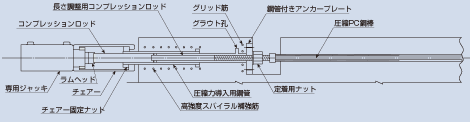

システム概要図

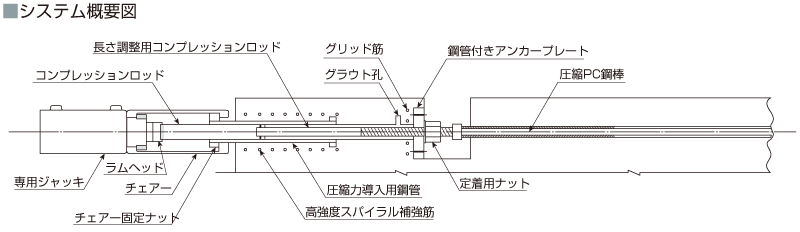

システム概要図 拡大して表示
圧縮力導入用専用ジャッキは、順次場所を移動し定着します。
